■2001/11/30 ECUの寿命?
とりあえず画像公開

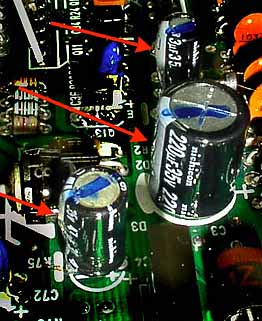

これがECUの寿命の原因と思われ...
MKNさんとこのビートで発見されました。
... 2002/03/22

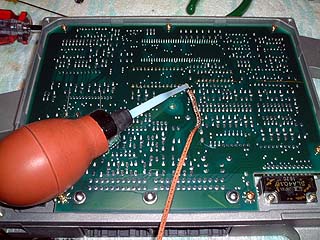

ちゅうわけで、あっという間に4ヶ月近くたっているわけですが、いつのまにやらこことかでも報告されているように、この問題はえらくメジャーになったようで、そこいら中で話題になっていますねぇ。私がこの問題を教えてもらったのが去年の11月にMKNさんに教えてもらったのが最初ですから、まぁ、それだけ重要な問題だったわけで、対処しておくに越したことは無いでしょうな。かくいう私もこの前重い腰をあげてようやく交換する気になったわけですが、いやはやこれ面倒ですよまじで。ハンダを取ってコンデンサを外すのがバリ面倒っすね。コンデンサを取ってしまえば後は簡単なんですが、既存のコンデンサを外すために「ハンダ吸引器」と「ハンダ吸取線」は必須でしょう。ちゅうわけで、幼少の頃にハンダごて握ったことの無い人はやめておいたほうがいいでしょう。最悪の場合基盤のパターンが熱ではがれちゃいます。でまぁ、外してみたらあなたやっぱり膨らんでましたよ。でまぁ、交換したから何が変わるわけでもなしってことで、ECUの寿命を延ばすためにも予防的に交換しておいて損は無いでしょう。
自分の為にも簡単に記録&情報整理。
・電解コンデンサの寿命は10年くらいらしい。
つうことはなにかい? 10年経った家電製品は駄目ってことかい?
するってぇとヤフオクとかで古いアンプ買ってる人って不幸だねぇ...^^;
そういえばおうちのアンプ調子悪し...(T_T)
ていうかスカイサウンドは大丈夫なんか?
・電解コンデンサには極性があるから注意すること。
逆につけるとそれこそ危険倍増ってことだ。
・定格通りの電解コンデンサをつけること。
35V 220μF x 1 ※入手は秋葉原デパートの下あたりにある、
35V 47μF x 1 細い横道の中にある店に行って、
35V 33μF x 2 「これ頂戴!」と紙を渡すのが一番簡単。
10V 470μF x 2 全部買っても300円程度で揃う。
(全て105℃対応)
識者(MKN氏)の話だが、
電解コンデンサは定格の1/2〜1/3の電圧を掛けてないと、
長期的には劣化が早まるんだそうな。
つまり車は12Vなのだから35Vが最適ちゅうわけ。
大きければいいというわけじゃないので要注意。
間違ってもオーディオ用の電解コンデンサなんか使っちゃ駄目だ。
余計寿命が短いぞ。と。
・ECUにたどり着くにはここが詳しいぞ。と。
私は車検証入れをとっくの昔に取っ払っているので、椅子外さなくてもらくらくアクセスよ! ^^;
そうそう、ハーネスのコネクターが外しにくいのでコネクターの爪を壊さないように注意注意!
・お約束だけど、これ作業してECU壊しても私は知らんぞ。と。
ECUの蓋を裏表共に外すのは当然だけど、
フレームは外さなくても何とかなるけど外した方がいいだろうな。
トランジスタ(?)のでかいのがネジ止めされているのでこれも忘れずにネジを外そう。
●補足(2002/04/27)
MBCのそっち系の方がもう少し調べてくれましたんで掲載。ただし、内容に関しては一切保証しません。
部品番号:C3
規格:35V 220μF
目的:EACV用パスコン
容量抜けで予想される症状:全出力不安定、ECU暴走
他、あらゆる可能性が考えられるが、
そこまでシビアなもんでもない。
部品番号:C4
規格:35V 47μF
目的:磁気ヘッドドライバー電源の基準電圧安定化
容量抜けで予想される症状:ECUエラー出力(カムポジションセンサー)
部品番号:C6
規格:35V 33μF
目的:ECUに供給される電源のノイズ吸収
容量抜けで予想される症状:特に無し
部品番号:C7
規格:35V 33μF
目的:吸気負圧センサー供給電源強化用
容量抜けで予想される症状:低負荷時燃調悪化(特に重要)
部品番号:C9
規格:10V 470μF
目的:I/F系5V用パスコン
容量抜けで予想される症状:C3の影響を受けやすくなる
部品番号:C12
規格:10V 470μF
目的:ロジック系5V用パスコン
容量抜けで予想される症状:C3の影響を受けやすくなる
●補足(2002/05/18)

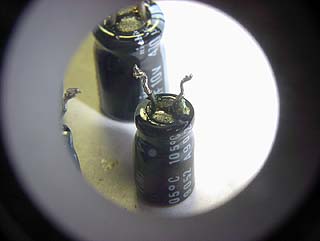

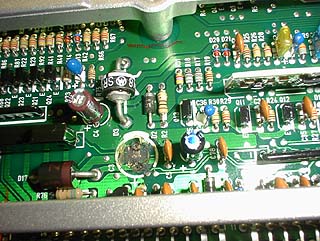

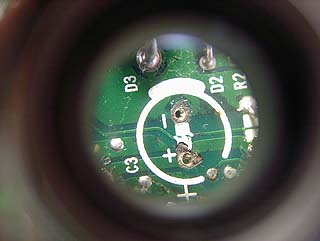

MTB2002で、MKNさんがMBC倶楽部イベントの一環として電解コンデンサの交換作業をしてたんですが、ここで郵送委託修理を受けた人のECUで電解コンデンサ液漏れによる基盤破損の実物が出てきました。この方、ECU不良でアセンブリ交換したそうですが、バーチャルピットで調べたら7万5千円もするそうだ...「37820-P36-000 コントロールユニツト,エレクトロニツク」 でまぁ、MKNさんが破損した基盤を修復したところ無事にECUはよみがえりエンジンかかるようになったそうです。ECU不良でアセンブリ交換とか言っているのは結構これが原因なんでしょうなぁ...結構ええ商売になりまんなぁ...^^;
